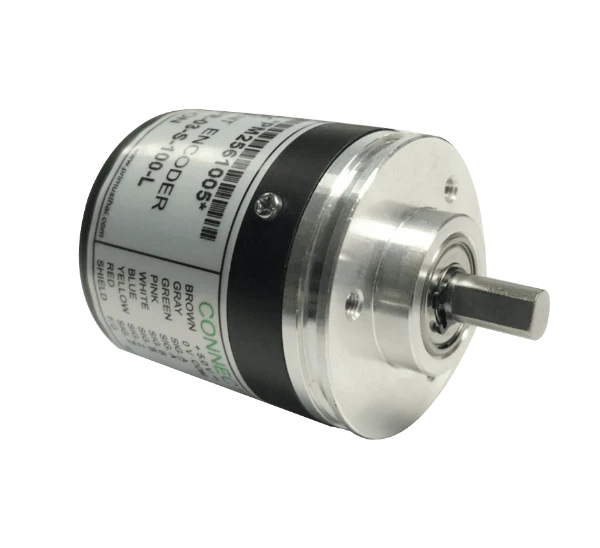

Home / Electronics / Increment Encoder ø 38 mm.เอ็นโค้ดเดอร์ ø38 mm.,
Increment Encoder ø 38 mm.เอ็นโค้ดเดอร์ ø38 mm.,
Thailand- Product Code / SKU
- PR-03
- Category
- Electronics
- Sub-Category
- Other Electronics
- Product Type
- Other Electronics
- Price
- Minimum Order Quantity
- 1 ชิ้น
Increment Encoder ø 38 mm.เอ็นโค้ดเดอร์ ø38 mm.,
Updated
฿ 3,128.00 - 5,520.00
- Short Description
- Increment Encoder ø 38 mm.เอ็นโค้ดเดอร์ ø38 mm.เอ็นโค้ดเดอร์เป็นอุปกรณ์แปลงการหมุนแกนเพลาของ Encoder ออกมาเป็นสัญญาณ Pulse ทางไฟฟ้า
- Product Description
- คุณสมบัติ Increment Encoder ø 38 MM. ยี่ห้อ PM • เอ็นโค้ดเดอร์เป็นอุปกรณ์แปลงการหมุนแกนเพลาของ Encoder ออกมาเป็นสัญญาณ Pulse ทางไฟฟ้า • โดยแบ่งส่วนออกเป็นจำนวน Pulse/รอบ • สามารถเลือกจำนวน Pulse/รอบ ได้ตั้งแต่ 25-2048 Pulse/รอบ • เอาท์พุทเป็นแบบ Push-Pull ทำให้สามารถใช้ได้ทั้ง NPN, PNP Open Collector และ แบบ Line-Driver • สัญญาณเอาท์พุท แบบ Push-Pull (A,B,Z) และแบบ Line-Driver (A, , B, , Z, ) • ไฟเลี้ยง 8-30 VDC (Push-pull) และ 5 VDC (Line Driver) การทำงาน ทำการต่อเพลาของ เอ็นโค้ดเดอร์ Encoder PR-03 เข้ากับเพลามอเตอร์หรือชิ้นงานที่ต้องการวัด เมื่อเพลา PR-03 หมุนตามมอเตอร์ จะส่งสัญญาณ Pulse ตาม Pulse/รอบ ของรุ่นนั้นๆ เช่น รุ่น PR-03-S-100 โดยจะแบ่ง 1 รอบ ออกเป็น 100 ส่วน ในขณะที่เพลาเคลื่อนที่ไปก็จะส่ง Pulse ออกมาตามส่วนที่หมุน Signal B และ A จะ Lead/Lag กันอยู่ 90 ํ ทางไฟฟ้า เมื่อหมุนตามเข็มนาฬิกา B จะนำหน้า A แต่ถ้าหมุนทวนเข็มนาฬิกา A จะนำหน้า B ซึ่งจะมีไว้ใช้ประโยชน์ในการเช็คทิศทางหมุนของ Encoder ส่วน Signal Z จะมี 1 Pulse/รอบ เพื่อแจ้งให้รู้ว่าครบรอบแล้ว แต่ถ้าเป็นรุ่น Line Driver จะมีสัญญาณออกมา 6 Signal คือ A, , B, , Z, โดย จะทำ Invert กับ A, จะ Invert กับ B และ จะ Invert กับ Z สอบถามข้อมูลเพิ่มเติม www.primusthai.com Tel.090-197-9601 ID Line : @primusthai E-Mail : sales@primusthai.com
